Механическая часть станков

Конструкция станков зависит от габаритов, массы заготовок, требования к качеству поверхности, назначения станка. Станки делят на прошивочные, шлифовальные, станки для разрезания профильным и непрофилированным инструментом. Отдельные группы представляют станки для электроконтактной обработки на воздухе и установки для упрочнения и легирования. Прошивочные станки предназначены для получения отверстий, полостей, углублений. Станки для изготовления полостей профильным электродом-инструментом называют копировально-прошивочными. На рис. 1.4 показан копировально-прошивочный электроэрозионный станок 4Д721.

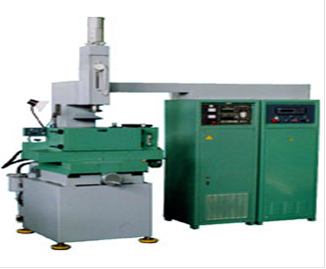

Рис. 1.4 Электроэрозионный станок 4Д721

Универсальные копировально-прошивочные станки позволяют выполнять не только полости, но и отверстия любого сечения, наносить на заготовки надписи. Среди электроэрозионного оборудования такие станки встречаются чаще всего. На рис.1.4 показан копировально-прошивочной электроэрозионный станок. На станине устанавливают рабочий стол для крепления заготовки. Обработка выполняется в ванне с рабочей жидкостью. Электрод-инструмент закреплен в электродержателе и может перемещаться каретками и в двух взаимно перпендикулярных направлениях по горизонтали. Электрод-инструмент колеблется и поступательно перемещается к заготовке по сигналам регулятора, приводящего в действие двигатель и вибратор , закрепленный на площадке . Стол и электрод-инструмент изолированы от станины диэлектрическими прокладками. Электрическая часть станка включает генератор импульсов, блок управления с приборами контроля режимов обработки. Рабочая жидкость поступает в межэлектродное пространство из бака через магистраль. Насос может подавать жидкость непосредственно в ванну.

На рисунке 1.5 показана одна из последних разработок Московского станкостроительного завода - электроэрозионный электроискровой станок АРТА 320. Новый узел перемотки/натяжения проволоки (с полным контролем и цифровым управлением всеми параметрами от СЧПУ) обеспечивает регулировку скорости, силы натяжения проволоки в значительно расширенном диапазоне, установку стандартных катушек 3,5-8 кг, при этом обеспечивается повышенная стабильность тракта перемотки. Все это - необходимые условия получения высокой производительности и качества обработки (точности, шероховатости поверхности). Блок выполнен на базе двигателя постоянного тока и порошковой тормозной муфты.

Генератор тока АРТА-3М-5 (на базе мощных MOS транзисторов с микропроцессорным управлением) позволяет производить обработку в обыкновенной (водопроводной) воде с производительностью по стали до 80 кв.мм/мин. При применении в качестве диэлектрика дистиллированной воды с ее деионизацией - максимальная производительность обработки более 100 кв.мм/мин. Цифровое управление параметрами генератора осуществляется от СЧПУ. Расширенный диапазон регулировки значений характеристик технологических импульсов (частота, длительность, мощность, защита от обрыва проволоки) позволяет осуществлять выбор режимов для нестандартных материалов (графит, магнит, PCD и др.), работы с тонкими проволоками (20-50 мкм), получения максимальной чистоты поверхности Ra=0,5 мкм. Производительность указана при применении генератора в составе станков серии "АРТА" производства НПК "Дельта-Тест" (при применении в составе старых станков максимальная производительность снижается).

Рис. 1.5 Электроискровой эрозионный станок АРТА 320

Применение алмазных направляющих (взамен керамических) не только повысило точность формообразования, но и обеспечило обработку деталей с наклонными образующими до 30 и более градусов.

Применение только промышленных компьютеров в составе систем ЧПУ является гарантией надежности, длительного срока эксплуатации (не менее 10 лет), возможности непрерывной (многосменной) работы станка

Станция водоподготовки выполнена на базе насосов фирмы Grundfos, при этом в качестве чистящих элементов применяются доступные отечественные фильтры.

Точность позиционирования обеспечивается оригинальной конструкцией исполнительных механизмов (безлюфтовая пара винт-гайка, V-образные направляющие с крестовым расположением роликов).

Управление всеми функциями и параметрами станка осуществляется цифровым (программным) образом от интегрированной системы ЧПУ. Это позволяет производить длительную (многопроходную) обработку на станках в автоматическом режиме (без вмешательства оператора).
